Stabtrommel, Gittertrommel und Elevatortrommeln für die Fördertechnik
FUNKTION UND EINSATZBEREICHE

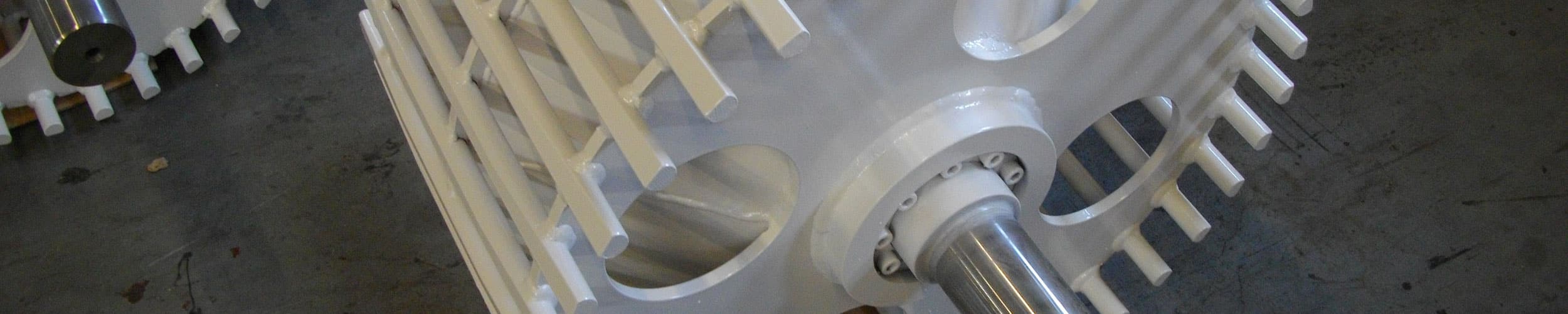

Die Stabtrommeln oder Gittertrommeln sind Fördertrommeln, die mit Stäben, anstelle des Rohrs wie bei einer Standardtrommel, an die Seitenflanschen verschweißt sind.
Die Stabtrommel oder Gittertrommel, ähnlich wie eine klassische Umlenktrommel, ermöglicht die Führung des Bandes in seiner Rücklaufbewegung. Ihr Hauptvorteil besteht jedoch darin, die Ansammlung und Rückstände von Material zwischen dem Band und dem Trommelkörper zu vermeiden. Das Produkt wird durch die Stäbe direkt in die Trommel ausgetragen. Die Stabtrommeln von ALTEMA werden hauptsächlich in der Lebensmittelindustrie eingesetzt, um Trockengut, Getreide und Weizen zu fördern.Diese Typen von Käfigtrommeln sind auch im Steinbruch sowie Sand- und Kiesgruben eingesetzt.
Elevatortrommeln wird üblicherweise in Silos und Elevatoren eingebaut.
Umseztung einer stabtrommel
Es gibt 2 Arten von Stabtrommel oder Käfigtrommel Ausführungen.
- Standardausführung : Die Trommel ist mit 2 Seitenflanschen eingebaut, die mit großen Löchern hergestellt sind, damit das Produkt beim Eintritt in die Trommel überfließend ausgetragen werden kann.
- Ausführung mit Auswurfkonus : Die Ausführung ist anders, da ein Konus auf die Trommelwelle geschweißt ist, um den Produktaustrag zu erleichtern.
Benötigen Sie
technische Beratung?
Rufen Sie unsere Trommelexperten an
+10 000 TROMMELN PRO JAHR
+10 GESCHÄFTSFELDER
+500 ZUFRIEDENE KUNDEN
EINE REIHE VON TROMMELNFÜR ALLE GESCHÄFTSBEREICHE
Die Erfahrung von ALTEMA ermöglicht es, sowohl die klassischen Anforderungen an Fördertrommeln und Schüttguttrommeln als auch die spezielleren Anforderungen aller Tätigkeitsbereiche zu erfüllen: Bergbau, Steinbrüche, Recycling, Düngemittel, Häfen, Lebensmittelverarbeitung.
Sie haben schon die Abmessungen der Trommel?
Senden Sie uns Ihre vorausgefüllte Anfrage für ein Expressangebot mit ALTEMA-Zeichnungen
Die verschiedenen Methoden zurHerstellung einer Gittertrommel
Bei diesem Trommeltyp gibt es 3 Stabtypen:
- Der ALTEMA Standard Ausführung : Anschweißen von Rundstäben an die Seitenflanschen.
- Die andere Methode ist die Verwendung von Vierkantstäben anstelle von Rundstäben.
- Es ist auch möglich, rechteckige Stäben zu schweißen.
Bei allen eingebauten Stabtypen müssen die Käfigtrommeln oder Gittertrommeln ballig sein. Entweder wird das Ganze nach der Montage ballig bearbeitet, oder die Stäbe vor der Montage und dem Schweißen gefaltet werden.
TECHNISCHE UNTERSTÜTZUNGBEI DER DEFINITION IHRER PRODUKTE
Seit 25 Jahren auf dem Markt, ist ALTEMA der Spezialist für den Bau von Stabtrommeln für viele Tätigkeitsbereiche wie z.B. Steinbrüche. ALTEMA unterstützt seine Kunden täglich, um ihnen ein perfektes Preis-Leistungs-Verhältnis zu bescheinigen. Jede technische Lösung ist darauf ausgelegt, die optimale Nutzung der Elevatortrommel zu gewährleisten. Dazu gehört die perfekte Integration in seine Umgebung unter Berücksichtigung der spezifischen Eigenschaften jeder Anwendung.
ALTEMA DIENSTLEISTUNGEN
DIMENSIONIERUNG MATERIALFESTIGKEIT
Das Konstruktionsbüro von ALTEMA kann mit seiner RDM- und 3D-CAD-Berechnungssoftware die Förderbandtrommeln und Scheiben dimensionieren und prüfen.
AUSWUCHTENSTATISCH UND DYNAMISCH
ALTEMA bietet Lösungen und Dienstleistungen für das Auswuchten von Fördertrommeln (Motortrommel, Umlenktrommel) bei hohen Geschwindigkeiten, damit diese mit höchster Leistung arbeiten.
TECHNISCHEUNTERSTÜTZUNG
Abhängig von der Anwendung, dem Tätigkeitsbereich, dem transportierten Material und den klimatischen Bedingungen bietet ALTEMA Ihnen konkrete Lösungen zur Optimierung Ihrer Produkte und zur Verbesserung Ihrer Leistung bei.
ANDERE SPEZIFISCHE TROMMELN
KLOPFTROMMEL
Eine Klopftrommel wird auf einem Förderband positioniert, wenn das Förderband Material transportiert, das zum Anhaften am Förderband neigt.
ROLLE
Für spezielle Anforderungen an Gurtförderer kann ALTEMA kundenspezifische Umlenktrommeln, auch Förderrollen genannt, herstellen.
HERSTELLUNG TROMMEL NACH MASS
Die Sonderanfertigung der Trommel erfolgt auf der Grundlage der vom Kunden bereitgestellten Pläne und kann auch im Konstruktionsbüro modelliert werden.
