Käfigtrommeln, Gitterscheiben Für Silos und Becherelevatoren

Elevatorscheiben FÜR Schüttguthandling

90% der Spann- und Umlenkscheiben sind Stabtrommeln oder Gittertrommeln. Tatsächlich werden sie meistens für den Umschlag von Schüttgut, wie z. B. Getreide in der Landwirtschaft, installiert. Bei der Installation in einem vertikalen Becherwerk befindet sich die Gitterscheiben oder Käfigscheiben am unteren Ende. Ein Teil des Fördergutes fällt daher auf die Trommel zurück. Die Käfig Bauweise verhindert somit ein Verklumpen des Produktes.

Implementierung von Käfigtrommeln

Es gibt 2 Möglichkeiten, eine Gitterscheibe für Becherelevator wie eine Käfigtrommel zu konstruieren:

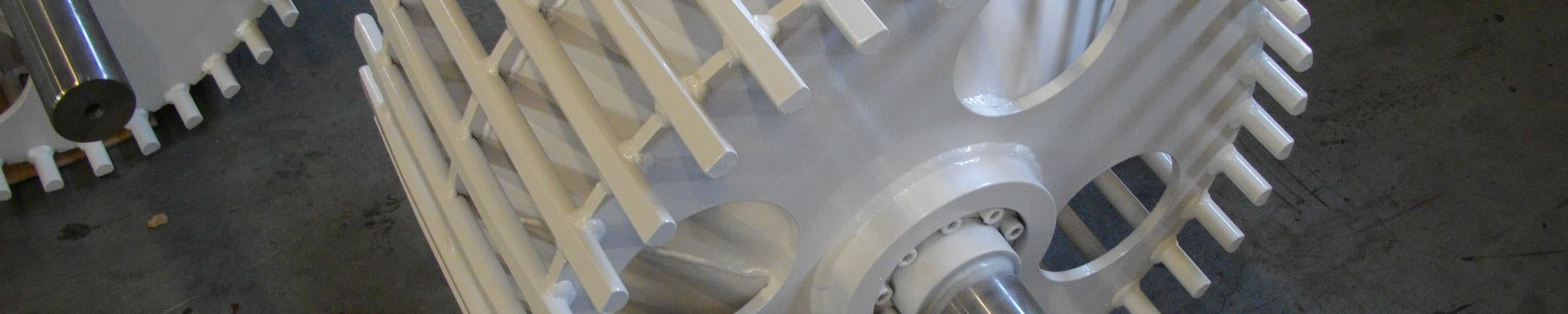

• Die sogenannte Standardausführung besteht aus zwei Flanschen mit großen Löchern auf jeder Seite und einer zylindrischen „Oberfläche“ aus Stäben, die das Material durchlässt. Das Material läuft dann durch die Löcher in den Flanschen ab.
• Die andere Ausführung ist in Bezug auf die Stäbe identisch, enthält jedoch zusätzlich Auswurfkegeln, der den Austrag des Materials unterstützt.

Es gibt drei Methoden, die Stäbe zu installieren:

• Rundstäbe an die Seitenflanschen der Käfigtrommel angeschweißt
• Vierkantstäbe
• Rechteckige Stäbe

In allen drei Fällen wird die Stabtrommel oder Elevator Scheibe ballig bearbeitet (oder die Stäbe werden vor dem Schweißen gebogen).
